เฮ้! ในฐานะซัพพลายเออร์วาล์วควบคุม ฉันมักถูกถามเกี่ยวกับวิธีการสอบเทียบตัวกำหนดตำแหน่งสำหรับวาล์วควบคุม เป็นกระบวนการสำคัญที่ช่วยให้มั่นใจว่าวาล์วควบคุมของคุณทำงานได้ดีที่สุด โดยให้ประสิทธิภาพที่แม่นยำและเชื่อถือได้ เรามาเจาะลึกและแจกแจงขั้นตอนที่เกี่ยวข้องในการสอบเทียบตัวกำหนดตำแหน่งสำหรับวาล์วควบคุมกัน
ทำไมการสอบเทียบจึงมีความสำคัญ
ก่อนอื่น เราจะมาพูดถึงสาเหตุที่การสอบเทียบมีความสำคัญมาก ตัวกำหนดตำแหน่งวาล์วควบคุมมีหน้าที่รับผิดชอบในการวางตำแหน่งปลั๊กวาล์วหรือแผ่นดิสก์อย่างแม่นยำเพื่อตอบสนองต่อสัญญาณควบคุม หากตัวกำหนดตำแหน่งไม่ได้รับการปรับเทียบอย่างถูกต้อง วาล์วอาจไม่เปิดหรือปิดตามที่ตั้งใจ ซึ่งนำไปสู่ปัญหาต่างๆ เช่น การควบคุมการไหลที่ไม่ถูกต้อง ความไม่เสถียรของกระบวนการ และแม้กระทั่งอุปกรณ์เสียหาย ด้วยการสอบเทียบตัวกำหนดตำแหน่ง คุณสามารถมั่นใจได้ว่าวาล์วตอบสนองต่อสัญญาณควบคุมอย่างแม่นยำ รักษาสภาวะกระบวนการที่เหมาะสมที่สุด และป้องกันปัญหาที่มีค่าใช้จ่ายสูงในสายการผลิต
เครื่องมือที่คุณต้องการ
ก่อนที่คุณจะเริ่มกระบวนการสอบเทียบ คุณจะต้องรวบรวมเครื่องมือที่จำเป็นบางประการก่อน โดยทั่วไปคุณจะต้องมีดังต่อไปนี้:
- เกจ์วัดแรงดัน: เพื่อวัดแรงดันอินพุตและเอาต์พุตของตัวกำหนดตำแหน่ง
- มัลติมิเตอร์: เพื่อวัดสัญญาณไฟฟ้า เช่น สัญญาณอินพุตจากตัวควบคุมและสัญญาณป้อนกลับจากตัวกำหนดตำแหน่ง
- ไขควงและประแจ: สำหรับการปรับสกรูตัวกำหนดตำแหน่งและฮาร์ดแวร์สำหรับติดตั้ง
- ทดสอบเครื่องกำเนิดสัญญาณ: เพื่อสร้างสัญญาณอินพุตที่รู้จักเพื่อวัตถุประสงค์ในการสอบเทียบ
ขั้นตอนที่ 1: เตรียมวาล์วและตัวกำหนดตำแหน่ง
ขั้นตอนแรกในการสอบเทียบตัวกำหนดตำแหน่งคือการเตรียมวาล์วและตัวกำหนดตำแหน่งสำหรับกระบวนการสอบเทียบ นี่คือสิ่งที่คุณต้องทำ:
- แยกวาล์ว: ตรวจสอบให้แน่ใจว่าวาล์วถูกแยกออกจากกระบวนการโดยการปิดวาล์วปิดต้นน้ำและปลายน้ำ วิธีนี้จะป้องกันไม่ให้ไหลผ่านวาล์วในระหว่างกระบวนการสอบเทียบ
- ตรวจสอบตำแหน่งวาล์ว: ตรวจสอบให้แน่ใจว่าวาล์วปิดสนิทหรือเปิดจนสุด ขึ้นอยู่กับขั้นตอนการสอบเทียบ ตัวกำหนดตำแหน่งบางตัวต้องการให้วาล์วอยู่ในตำแหน่งเฉพาะระหว่างการสอบเทียบ
- ตรวจสอบตัวกำหนดตำแหน่ง: ตรวจสอบตัวกำหนดตำแหน่งเพื่อดูความเสียหายหรือร่องรอยการสึกหรอที่มองเห็นได้ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนา และติดตั้งตัวกำหนดตำแหน่งบนตัวกระตุ้นวาล์วอย่างเหมาะสม
ขั้นตอนที่ 2: เชื่อมต่ออุปกรณ์ทดสอบ
เมื่อเตรียมวาล์วและตัวกำหนดตำแหน่งแล้ว ก็ถึงเวลาเชื่อมต่ออุปกรณ์ทดสอบ ต่อไปนี้เป็นวิธีดำเนินการ:
- เชื่อมต่อเกจวัดความดัน: เชื่อมต่อเกจวัดความดันเข้ากับพอร์ตอินพุตและเอาต์พุตของตัวกำหนดตำแหน่ง ซึ่งจะช่วยให้คุณสามารถวัดแรงกดดันในระหว่างกระบวนการสอบเทียบได้
- เชื่อมต่อมัลติมิเตอร์: เชื่อมต่อมัลติมิเตอร์เข้ากับขั้วสัญญาณอินพุตและสัญญาณป้อนกลับของตัวกำหนดตำแหน่ง ซึ่งจะช่วยให้คุณสามารถวัดสัญญาณไฟฟ้าและตรวจสอบให้แน่ใจว่าอยู่ภายในช่วงที่กำหนด
- เชื่อมต่อเครื่องกำเนิดสัญญาณทดสอบ: เชื่อมต่อเครื่องกำเนิดสัญญาณทดสอบเข้ากับขั้วสัญญาณอินพุตของตัวกำหนดตำแหน่ง ซึ่งจะช่วยให้คุณสามารถสร้างสัญญาณอินพุตที่รู้จักเพื่อวัตถุประสงค์ในการสอบเทียบ
ขั้นตอนที่ 3: การปรับศูนย์และช่วง
ขั้นตอนต่อไปในกระบวนการสอบเทียบคือการปรับค่าศูนย์และช่วง การปรับค่าศูนย์จะตั้งค่าเอาท์พุตของตัวกำหนดตำแหน่งให้เป็นศูนย์เมื่อสัญญาณอินพุตเป็นศูนย์ ในขณะที่การปรับช่วงจะตั้งค่าเอาท์พุตของตัวกำหนดตำแหน่งให้เป็นค่าสูงสุดเมื่อสัญญาณอินพุตอยู่ที่ค่าสูงสุด ต่อไปนี้เป็นวิธีดำเนินการ:
- การปรับเป็นศูนย์: ตั้งเครื่องกำเนิดสัญญาณทดสอบเป็นศูนย์และปรับสกรูตั้งศูนย์บนตัวกำหนดตำแหน่งจนกระทั่งวาล์วเริ่มเคลื่อนที่ จากนั้น ปรับการปรับค่าศูนย์อย่างละเอียดจนกระทั่งวาล์วปิดสนิทหรืออยู่ที่ตำแหน่งศูนย์ที่ต้องการ
- การปรับช่วง: ตั้งเครื่องกำเนิดสัญญาณทดสอบไปที่ค่าสูงสุดและปรับสกรูชุดช่วงบนตัวกำหนดตำแหน่งจนกระทั่งวาล์วเปิดจนสุดหรืออยู่ที่ตำแหน่งสูงสุดที่ต้องการ จากนั้นจึงปรับแต่งการปรับระยะจนกระทั่งวาล์วถึงตำแหน่งที่ต้องการ
ขั้นตอนที่ 4: การตรวจสอบความเป็นเส้นตรง
หลังจากดำเนินการปรับค่าศูนย์และช่วงแล้ว สิ่งสำคัญคือต้องตรวจสอบความเป็นเชิงเส้นของตัวกำหนดตำแหน่ง ความเป็นเส้นตรงหมายถึงความสัมพันธ์ระหว่างสัญญาณอินพุตและตำแหน่งวาล์ว ตัวกำหนดตำแหน่งเชิงเส้นจะสร้างการเปลี่ยนแปลงตามสัดส่วนในตำแหน่งวาล์วสำหรับการเปลี่ยนแปลงที่กำหนดในสัญญาณอินพุต ต่อไปนี้เป็นวิธีตรวจสอบความเป็นเชิงเส้น:
- สร้างชุดสัญญาณอินพุต: ใช้เครื่องกำเนิดสัญญาณทดสอบเพื่อสร้างชุดสัญญาณอินพุตในช่วงเวลาสม่ำเสมอ โดยเริ่มจากศูนย์และเพิ่มเป็นค่าสูงสุด
- วัดตำแหน่งวาล์ว: สำหรับสัญญาณอินพุตแต่ละรายการ ให้วัดตำแหน่งวาล์วที่สอดคล้องกันโดยใช้ตัวแสดงตำแหน่งหรืออุปกรณ์วัด
- พล็อตข้อมูล: พล็อตสัญญาณอินพุตบนแกน x และตำแหน่งวาล์วบนแกน y กราฟที่ได้ควรเป็นเส้นตรงซึ่งบ่งบอกถึงความเป็นเส้นตรง หากกราฟเบี่ยงเบนไปจากเส้นตรง คุณอาจต้องปรับเปลี่ยนตัวกำหนดตำแหน่งเพิ่มเติม
ขั้นตอนที่ 5: การตรวจสอบและการตรวจสอบขั้นสุดท้าย
เมื่อคุณเสร็จสิ้นกระบวนการสอบเทียบแล้ว สิ่งสำคัญคือต้องทำการตรวจสอบและยืนยันขั้นสุดท้ายเพื่อให้แน่ใจว่าตัวกำหนดตำแหน่งได้รับการปรับเทียบอย่างถูกต้อง นี่คือสิ่งที่คุณต้องทำ:
- ตรวจสอบการทำงานของวาล์ว: เปิดและปิดวาล์วหลายๆ ครั้งเพื่อให้แน่ใจว่าวาล์วทำงานได้อย่างราบรื่นและตอบสนองต่อสัญญาณควบคุมได้อย่างแม่นยำ
- ตรวจสอบสัญญาณอินพุตและเอาต์พุต: ใช้มัลติมิเตอร์เพื่อตรวจสอบว่าสัญญาณอินพุตและเอาต์พุตอยู่ภายในช่วงที่กำหนด
- ตรวจสอบความถูกต้องของตัวกำหนดตำแหน่ง: ใช้ใบรับรองการสอบเทียบหรือมาตรฐานอ้างอิงเพื่อตรวจสอบความถูกต้องของตัวกำหนดตำแหน่ง หากความแม่นยำของตัวกำหนดตำแหน่งไม่อยู่ในช่วงที่ระบุ คุณอาจต้องดำเนินการสอบเทียบซ้ำ
บทสรุป
การสอบเทียบตัวกำหนดตำแหน่งสำหรับวาล์วควบคุมเป็นกระบวนการสำคัญที่ช่วยให้มั่นใจได้ว่าวาล์วจะทำงานได้อย่างดีที่สุด ด้วยการทำตามขั้นตอนที่ระบุไว้ในบล็อกโพสต์นี้ คุณสามารถปรับเทียบตำแหน่งของคุณได้อย่างถูกต้องและมีประสิทธิภาพ เพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด หากคุณมีคำถามหรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับการสอบเทียบ โปรดติดต่อเรา เราพร้อมช่วยให้คุณได้รับประโยชน์สูงสุดจากวาล์วควบคุมของคุณ

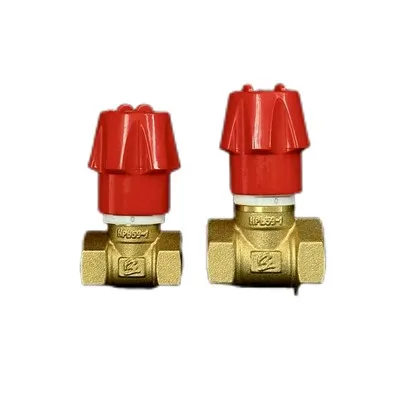

หากคุณอยู่ในตลาดวาล์วควบคุมคุณภาพสูง ลองดูของเราวาล์วควบคุมความร้อนแบบแมนนวลทองเหลืองและล็อควาล์วควบคุม- วาล์วเหล่านี้ได้รับการออกแบบเพื่อให้การควบคุมที่เชื่อถือได้และแม่นยำในการใช้งานที่หลากหลาย ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณและเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา เราหวังว่าจะได้ร่วมงานกับคุณ!
อ้างอิง
- คู่มือวาล์วควบคุม การจัดการกระบวนการของ Emerson
- เครื่องมือวัดและระบบควบคุม จอห์น เบิร์ด
